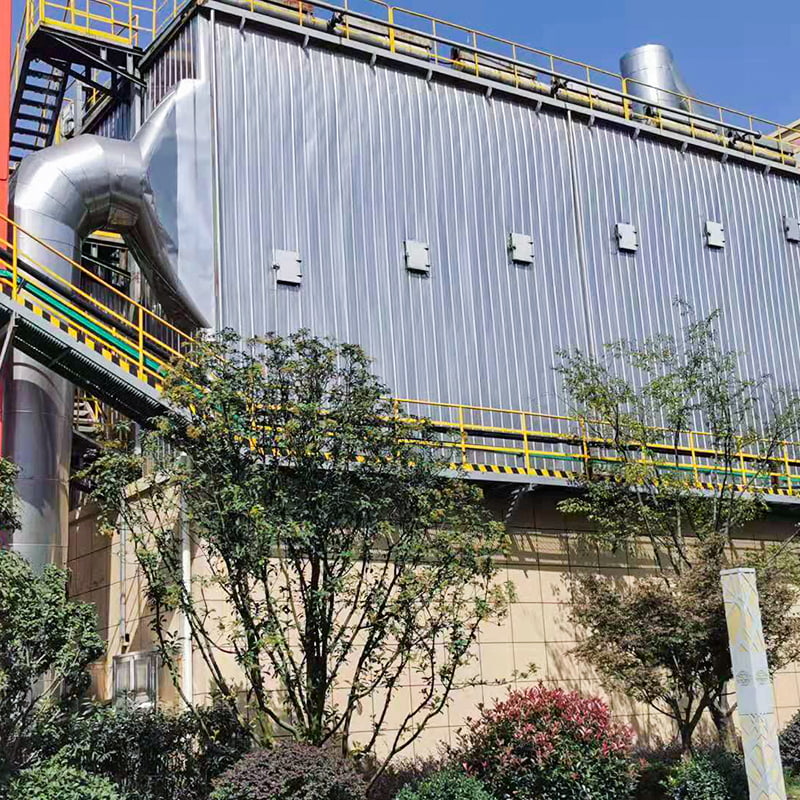

เครื่องกรองฝุ่นถุงพัลส์เจ็ตอุณหภูมิสูง

โครงสร้างและหลักการทำงาน

1. โครงสร้างตัวเก็บฝุ่นแบบถุงพัลส์ อุปกรณ์ส่วนใหญ่ประกอบด้วยส่วนต่างๆ ดังต่อไปนี้:

(1) กล่อง: รวมถึงห้องถุง, ห้องรวบรวมฝุ่น, ห้องอากาศสะอาด, แผ่นพรุน, ถุงเก็บฝุ่น, กรอบถุงกรอง กล่องได้รับการออกแบบให้ทนทานต่อแรงดัน 9000Pa

(2) ระบบฉีด: ท่ออากาศหลัก, ท่อฉีด, วาล์วพัลส์, ตัวควบคุม

(3) ถังเก็บขี้เถ้าและส่วนระบายเถ้ามีสองประเภท: ประเภทแรกคือถังเก็บขี้เถ้าเชื่อมต่อโดยตรงกับวาล์วปล่อยเถ้า และอีกประเภทหนึ่งคือถังเก็บขี้เถ้าเชื่อมต่อกับวาล์วปล่อยเถ้าผ่านอุปกรณ์ลำเลียง (เช่น สกรูลำเลียง) ตัวเก็บฝุ่นของถุงพัลส์ได้รับการออกแบบด้วยโครงสร้างเหล็กเต็มรูปแบบ และแผ่นประทับตราเย็นเพื่อเพิ่มความแข็งแรงและปรับปรุงคุณภาพของอุปกรณ์ ถุงกรองพัลส์นี้ไม่เพียงแต่จัดการกับก๊าซที่มีอุณหภูมิแวดล้อมเท่านั้น แต่โครงสร้างของมันยังเหมาะสำหรับการจัดการกับก๊าซที่มีอุณหภูมิสูงอีกด้วย หากต้องการฉนวน เปลือกด้านนอกสามารถหุ้มด้วยแผ่นใยหินน้ำหนักเบา LBY สองชั้นได้ เปลือกด้านนอกได้รับการปกป้องด้วยแผ่นโลหะชุบสังกะสีหนา 0.5 มม. และติดตั้งโดยใช้กระบวนการหมุดย้ำแบบดึงออกใหม่ วัสดุกรองและความเร็วลมในการกรองที่แตกต่างกันจะถูกเลือกตามสภาพแวดล้อมการทำงาน

2. หลักการทำงาน
ก๊าซที่มีฝุ่นจะเข้าสู่ถังที่ขยายใหญ่ขึ้นของเครื่องดักฝุ่นเพื่อการรวบรวมล่วงหน้า จากนั้นจะมีการกระจายระหว่างถุงกรองผ่านแผ่นนำทาง โดยที่ฝุ่นจะยังคงอยู่บนพื้นผิวด้านนอกของถุง เพื่อลดความต้านทานของอุปกรณ์ (>1200Pa) ก๊าซแรงดันสูงจะถูกพัลส์ผ่านโซลินอยด์วาล์ว อากาศอัด (0.5-0.7MPa) จะถูกขับออกจากรูเจาะของท่อเป่าลม (เรียกว่าอากาศหลัก) ผ่านทางเวนทูรี ช่องเหนี่ยวนำนี้จะเหนี่ยวนำอากาศโดยรอบ (เรียกว่าอากาศทุติยภูมิ) หลายเท่าของปริมาตรอากาศหลักเข้าไปในถุงเก็บฝุ่น ซึ่งจะขยายตัวอย่างรวดเร็ว และจะสลัดฝุ่นออกไปพร้อมกับการไหลเวียนของอากาศย้อนกลับ ทำให้ได้ผลลัพธ์การทำความสะอาดที่ต้องการ ด้วยการใช้อุปกรณ์ควบคุมอัตโนมัติของไมโครคอมพิวเตอร์ รอบการทำความสะอาดและเวลาสเปรย์แบบพัลส์จะถูกปรับตามฝุ่น เพื่อให้ตัวเก็บฝุ่นสามารถทำงานได้ภายในช่วงที่กำหนด

3. พารามิเตอร์การเลือกและหลักการเลือก

(1) พารามิเตอร์ทางเทคนิคหลักสำหรับการเลือกถุงเก็บฝุ่นแบบพัลส์คือปริมาตรอากาศ อุณหภูมิของก๊าซ ความเข้มข้นของฝุ่น และความชื้น ตามปริมาณอากาศที่ออกแบบกระบวนการ อุณหภูมิของก๊าซ ความเข้มข้นของฝุ่น ค่าสูงสุดจะน้อยกว่าค่าในตารางประสิทธิภาพทางเทคนิคเล็กน้อย รุ่นเก็บฝุ่นแบบถุงพัลส์ที่สอดคล้องกันคือรุ่นเก็บฝุ่นแบบพัลส์ที่ต้องการ ถุงกรองฝุ่นที่ใช้จะขึ้นอยู่กับความเข้มข้นขาเข้า อุณหภูมิของก๊าซ และความชื้น

(2) ปริมาณการใช้ก๊าซในตารางเป็นกรณีของการจ่ายอากาศส่วนกลางในโรงงาน 1 หากใช้เครื่องทำอากาศเพียงอย่างเดียว ควรเพิ่มปริมาณการใช้ก๊าซจริงเป็น 1.5 เท่าของค่าในตาราง

(3) ในคอลัมน์ปริมาณการใช้อากาศอัด ปริมาณการใช้ที่กล่าวถึงคือปริมาณการใช้ก๊าซของอุปกรณ์ของรุ่นนี้
