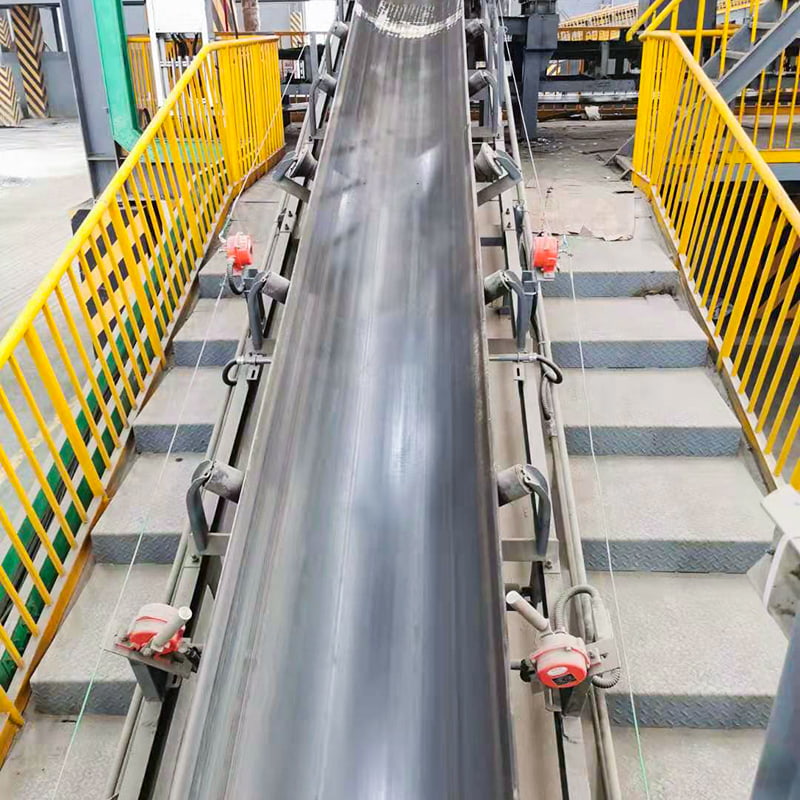

A สายพานลำเลียงทีดี เป็นสายพานลำเลียงแบบรางคงที่ที่ได้มาตรฐาน ซึ่งออกแบบภายใต้ข้อกำหนดชุด TD ของจีน (วัตถุประสงค์ทั่วไป) ซึ่งใช้กันอย่างแพร่หลายในการขนส่งวัสดุเทกองที่มีความหนาแน่นต่ำกว่า 2.5 ตัน/ลบ.ม. ในอุตสาหกรรมต่างๆ ตั้งแต่ถ่านหินและโลหะวิทยา ไปจนถึงวัสดุก่อสร้างและเคมีภัณฑ์ การสำรวจสำมะโนการลำเลียงวัสดุเทกองแห่งชาติประจำปี 2025 โดยสมาคมอุตสาหกรรมเครื่องจักรกลหนักของจีน (CHMIA) รายงานว่า สายพานลำเลียงทีดี โมเดลต่างๆ คิดเป็นสัดส่วนมากกว่า 52% ของสายพานลำเลียงอุตสาหกรรมที่ติดตั้งทั้งหมดในโรงงานในประเทศ โดยสามารถรองรับวัสดุได้ประมาณ 14 พันล้านเมตริกตันต่อปี การออกแบบแบบโมดูลาร์ประกอบด้วยชุดไอเดลอร์มาตรฐาน รอกขับ และสายพานผ้า ทำให้ สายพานลำเลียงทีดี ตัวเลือกเริ่มต้นสำหรับการขนถ่ายวัสดุในโรงไฟฟ้า โรงงานปูนซีเมนต์ และโรงงานเตรียมถ่านหิน
สายพานลำเลียง TD คืออะไร และแตกต่างจากสายพานลำเลียงแบบรางทั่วไปอย่างไร
สายพานลำเลียง TD เป็นไปตามรหัสการออกแบบมาตรฐานระดับประเทศ (เดิมคือ TD75 ปัจจุบันอัปเดตแล้ว) ซึ่งกำหนดความสัมพันธ์ระหว่างความกว้างของสายพาน เส้นผ่านศูนย์กลางของลูกกลิ้ง ระยะห่างของลูกกลิ้ง และกำลังขับเคลื่อน ช่วยให้สามารถสับเปลี่ยนชิ้นส่วนในการติดตั้งนับพันครั้ง ต่างจากสายพานลำเลียงบนบกที่ออกแบบเป็นพิเศษ สายพานลำเลียงทีดี ประกอบจากส่วนประกอบที่คำนวณไว้ล่วงหน้า ลดเวลาในการออกแบบลง 60% และลดต้นทุนสินค้าคงคลังอะไหล่ลง 40% ตามการศึกษาการจัดซื้อจัดจ้างในปี 2024 โดย China Coal Technology Group ซีรีส์ TD ระบุความกว้างของสายพานตั้งแต่ 500 มม. ถึง 1,400 มม. โดยมีมุมรางมาตรฐานที่ 20°, 30° หรือ 35° และโดยทั่วไปแล้วความยาวของสายพานลำเลียงจะสูงถึง 300 ม. ในการบินครั้งเดียว แม้ว่าจะสามารถใช้หลายเที่ยวบินรวมกันได้ก็ตาม ความเรียบง่ายและความพร้อมใช้งานของชิ้นส่วนทำให้ สายพานลำเลียงทีดี ระบบการขนถ่ายสินค้าเทกองที่มีการจำลองมากที่สุดในจีนแผ่นดินใหญ่และในโครงการโครงสร้างพื้นฐานแถบและถนน
ส่วนประกอบโครงสร้างหลักของสายพานลำเลียง TD
สายพานลำเลียง TD ถูกสร้างขึ้นโดยใช้โมดูลมาตรฐานหกโมดูล ได้แก่ ชุดขับเคลื่อน พูลเล่ย์ที่ส่วนหัวและส่วนท้าย ลูกกลิ้งลำเลียงรางน้ำ ลูกกลิ้งลำเลียงกลับ อุปกรณ์ดึงแรงดึง และตัวสายพานลำเลียงเอง การตรวจสอบความน่าเชื่อถือในปี 2025 โดยศูนย์เทคโนโลยีการลำเลียงจำนวนมาก พบว่า 87% ของทั้งหมด สายพานลำเลียงทีดี เหตุการณ์การหยุดทำงานสามารถตรวจสอบย้อนกลับได้ด้วยองค์ประกอบเพียงสามประการ ได้แก่ การยึดตลับลูกปืนไอเดลอร์ ความล้มเหลวในการต่อสายพาน และความตึงที่ไม่เพียงพอ การทำความเข้าใจส่วนประกอบเหล่านี้ถือเป็นสิ่งสำคัญในการรักษาสถานะการออนไลน์ให้อยู่ในระดับสูง สายพานลำเลียง .
- หน่วยขับเคลื่อน: โดยทั่วไปแล้วมอเตอร์ไฟฟ้าจะเชื่อมต่อกับชุดลดเกียร์แบบเฮลิคอลเพลาขนาน หน่วยขับเคลื่อนขนาด 37 กิโลวัตต์บน สายพานลำเลียงทีดี ความกว้าง 1,000 มม. ให้ความเร็วสายพาน 1.6 ม./วินาที และพิกัดความสามารถ 400 ตัน/ชม. สำหรับถ่านหิน
- คนเดินเตาะแตะ: ชุดลูกกลิ้งสามลูกกลิ้งที่มีเส้นผ่านศูนย์กลาง 89 มม., 108 มม. หรือ 133 มม. ขึ้นอยู่กับความกว้างของสายพาน ระยะห่างมาตรฐานของลูกกลิ้งด้านหิ้วคือ 1.2 ม. ซึ่งจำกัดความหย่อนของสายพานให้ต่ำกว่า 2% ที่น้ำหนักบรรทุกที่กำหนด
- รอก: รอกขับเป็นแบบยางแล็กโดยมีรูปแบบร่องเพชรหรือก้างปลาเพื่อเพิ่มค่าสัมประสิทธิ์การเสียดสีเป็น 0.35–0.40 รอกหางมักจะสวมมงกุฎเพื่อช่วยในการติดตามสายพาน
- อุปกรณ์รับส่ง: การใช้สกรูยึดใช้สำหรับสายพานลำเลียง TD ที่สั้นกว่าที่ลึกกว่า 60 ม. ในขณะที่แนะนำให้ใช้แรงโน้มถ่วงสำหรับยูนิตที่ยาวกว่า การยกขึ้นที่ตั้งค่าอย่างถูกต้องจะรักษาความตึงของสายพานให้อยู่ระหว่าง 1.0–1.5 kN ต่อชั้นของโครงสายพาน
- เข็มขัด: สายพานผ้าหลายชั้น โดยทั่วไป EP (โพลีเอสเตอร์-ไนลอน) ที่มี 3–6 ชั้น ให้ความต้านทานแรงดึง 200–630 นิวตัน/มม. ความหนาของฝาครอบด้านบน 3–6 มม. และฝาครอบด้านล่าง 1.5–3 มม. จะถูกเลือกตามการเสียดสีของวัสดุ
พารามิเตอร์การเลือกสายพานลำเลียง TD: ความกว้าง ความเร็ว และความจุของสายพาน
การเลือกสายพานลำเลียง TD เกี่ยวข้องกับการปรับความกว้างและความเร็วของสายพานให้เหมาะกับน้ำหนักและขนาดก้อนวัสดุที่ต้องการ โดยตารางด้านล่างจะแสดงความสามารถในการออกแบบมาตรฐานสำหรับมุมรางราง 30° และความหนาแน่นของวัสดุ 1.0 ตัน/ลบ.ม. ความจุจริงจะปรับขนาดตามความหนาแน่นรวม คู่มือการเลือก CHMIA ปี 2025 ระบุว่าทุกๆ 0.5 ม./วินาที ความเร็วสายพานที่เพิ่มขึ้นภายในช่วงที่อนุญาต a สายพานลำเลียงทีดี เพิ่มปริมาณงาน 15–20% โดยไม่ต้องเพิ่มความกว้างของสายพาน โดยที่วัสดุไม่ก่อให้เกิดฝุ่นมากเกินไป
| ความกว้างของสายพาน (มม.) | เส้นผ่านศูนย์กลางคนขี้เกียจมาตรฐาน (มม.) | ขนาดก้อนสูงสุด (มม.) | สมรรถนะที่ 1.6 ม./วินาที (ตัน/ชม.) | ช่วงกำลังมอเตอร์ทั่วไป (kW) |
|---|---|---|---|---|
| 500 | 89 | 100 | 78 | 3–7.5 |
| 650 | 108 | 150 | 131 | 5.5–15 |
| 800 | 108 | 200 | 278 | 7.5–22 |
| 1000 | 108 | 300 | 435 | 11–37 |
| 1200 | 133 | 350 | 655 | 15–55 |
| 1400 | 133 | 400 | 891 | 22–90 |
พารามิเตอร์การเลือกมาตรฐานสำหรับสายพานลำเลียงรุ่น TD ที่มีมุมราง 30° และความหนาแน่นของวัสดุ 1.0 ตัน/ลูกบาศก์เมตร (ที่มา: คู่มือการออกแบบสายพานลำเลียง CHMIA TD ปี 2025)
การใช้งานสายพานลำเลียง TD ในอุตสาหกรรมหนักหลัก
สายพานลำเลียง TD เป็นโซลูชันการขนส่งจำนวนมากมาตรฐานในโรงงานเตรียมถ่านหิน โรงงานปูนซีเมนต์ โรงงานเหล็ก โรงไฟฟ้า และโรงงานแปรรูปสารเคมี โดยแต่ละแห่งมีข้อกำหนดเฉพาะสำหรับฝาครอบสายพานและลูกกลิ้งเดินเบา การวิเคราะห์ภาคส่วนปี 2025 โดย China Building Material Federation ทำแผนที่ สายพานลำเลียงทีดี การติดตั้งในอุตสาหกรรมต่างๆ และพบว่าเฉพาะภาคโลหะวิทยาเท่านั้นที่ใช้สายพานลำเลียง TD เฉลี่ย 18 กม. ต่อโรงงานเหล็กแบบครบวงจร รายการต่อไปนี้แบ่งการใช้งานตามอุตสาหกรรม
- การทำเหมืองและการเตรียมถ่านหิน: สายพานลำเลียงทีดีs ด้วยสายพานทนไฟและป้องกันไฟฟ้าสถิตช่วยเคลื่อนย้ายถ่านหินดิบ ถ่านหินที่อยู่ปานกลาง และถ่านหินสะอาด ความยาวสายพานลำเลียง 80–200 ม. เป็นความยาวปกติ โดยมีความจุสูงถึง 1,200 ตันต่อชั่วโมงบนสายพาน 1,200 มม.
- โลหะวิทยา: เม็ดซินเตอร์ โค้ก และแร่เหล็กถูกขนส่งที่อุณหภูมิแวดล้อมสูงถึง 120°C โดยต้องมีฝาครอบกันความร้อน ลูกกลิ้งกระแทกที่จุดโหลดจะดูดซับแรงกระแทกของก้อนขนาด 50–100 มม. ช่วยลดความเสียหายของสายพานได้ 45% เมื่อเทียบกับลูกกลิ้งแบบมาตรฐาน
- การผลิตไฟฟ้า: โรงไฟฟ้าใช้ สายพานลำเลียงทีดีs เพื่อเชื่อมโยงลานถ่านหิน โรงบด และบังเกอร์หม้อไอน้ำ โดยทั่วไปหน่วยขนาด 600 เมกะวัตต์จะขึ้นอยู่กับสายพานลำเลียง 6-10 TD โดยแต่ละตัวมีรถทริปเปอร์สำหรับกระจายถ่านหินไปตามแถวบังเกอร์
- วัสดุก่อสร้าง: ในโรงงานปูนซีเมนต์ สายพานลำเลียงทีดีs จัดการกับหินปูน ยิปซั่ม และปูนเม็ด ยางหุ้มที่มีความทนทานต่อการเสียดสีสูง (การสูญเสียการขัดถูของ DIN ต่ำกว่า 120 มม.) ช่วยยืดอายุการใช้งานของสายพานได้นานกว่า 5 ปี แม้ว่าวัสดุจะมีความคมและเป็นมุมก็ตาม
- เคมีภัณฑ์: โรงงานปุ๋ยและโรงงานโซดาแอชเลือกใช้ฝาครอบสายพานที่ทนน้ำมันและทนสารเคมี สิ่งที่ส่งมาด้วย สายพานลำเลียงทีดี แกลเลอรีที่มีระบบรวบรวมฝุ่นจำกัดการสัมผัสในสถานที่ทำงานต่ำกว่า 2 มก./ลบ.ม.
- เครื่องจักรและโรงหล่อ: สายพานลำเลียง TD แบบสั้นเคลื่อนย้ายทรายหล่อและการหล่อ การออกแบบแบบแยกส่วนช่วยให้เปลี่ยนสายพานได้อย่างรวดเร็วระหว่างการเปลี่ยนกะ ซึ่งช่วยลดการหยุดชะงักของการผลิตให้เหลือน้อยที่สุด
การเปรียบเทียบสายพานลำเลียง TD กับ DTII และสายพานลำเลียงแบบท่อ
สายพานลำเลียง TD มีน้ำหนักเบา เรียบง่ายกว่า และคุ้มค่ากว่าซีรีส์ DTII สำหรับระยะทางสั้นถึงปานกลาง ในขณะที่สายพานลำเลียงแบบท่อจัดการกับการควบคุมสิ่งแวดล้อมแต่มีค่าใช้จ่ายสูงกว่าสองเท่า การวิเคราะห์ประสิทธิภาพต้นทุนปี 2025 โดยคณะกรรมการกำหนดมาตรฐานอุปกรณ์ลำเลียงให้ข้อมูลเปรียบเทียบที่แสดงด้านล่าง เพื่อช่วยให้วิศวกรเลือกสิ่งที่เหมาะสม สายพานลำเลียง ประเภท
| คุณสมบัติ | สายพานลำเลียง TD | สายพานลำเลียง DTII | สายพานลำเลียงแบบท่อ |
|---|---|---|---|
| ช่วงความยาวทั่วไป | 20–300 ม | 50–1,500 ม | 100–5,000 ม |
| ช่วงความกว้างของสายพาน | 500–1,400 มม | 650–2,400 มม | 150–850 มม |
| มุมเอียงสูงสุด | 18°–20° | 18°–22° | สูงถึง 30° |
| ค่าอุปกรณ์สัมพัทธ์ | 1.0 (ฐาน) | 1.3–1.6 | 2.0–2.8 |
| การบรรจุวัสดุ | เปิด; ครอบคลุมตัวเลือก | เปิด; มีผ้าคลุมสภาพอากาศ | ปิดสนิทไร้ฝุ่น |
ภาพรวมเปรียบเทียบของสายพานลำเลียง TD, สายพานลำเลียง DTII และสายพานลำเลียงแบบท่อสำหรับการขนถ่ายวัสดุเทกองทางอุตสาหกรรม
ข้อกำหนดในการติดตั้งและการว่าจ้างสำหรับสายพานลำเลียง TD
การติดตั้งสายพานลำเลียง TD ที่ถูกต้องจำเป็นต้องมีการจัดตำแหน่งพูลเล่ย์ส่วนหัวและส่วนท้ายอย่างแม่นยำภายในระยะ 0.5 มม. ต่อเมตรของความยาวของสายพานลำเลียง และการปรับระดับของเฟรมไอเดลอร์ทั้งหมดเพื่อป้องกันการเคลื่อนของสายพานและความเสียหายที่ขอบ รายงานคุณภาพการติดตั้งสายพานลำเลียงปี 2024 โดย China Construction Machinery Academy พบว่า 68% ของความล้มเหลวของขอบสายพานก่อนกำหนดในสายพานใหม่ สายพานลำเลียงทีดีs ถูกติดตามไปยังฉากยึดไอเดลอร์ที่ไม่ตรงซึ่งสร้างแรงด้านข้างเกิน 200 นิวตัน ลำดับการทดสอบการใช้งานประกอบด้วยการทำงานที่ไม่มีโหลดเป็นเวลา 4 ชั่วโมง ตามด้วยการรันโหลดเพื่อตรวจสอบความเสถียรในการติดตามและการดึงกระแสไฟของมอเตอร์ภายใน 10% ของโหลดเต็มพิกัด
ตารางการบำรุงรักษาและโหมดความล้มเหลวทั่วไปของสายพานลำเลียง TD
การนำแผนการบำรุงรักษาที่มีโครงสร้างไปใช้—การตรวจสอบการติดตามสายพานรายวัน การตรวจสอบการหมุนคนเดินเตาะแตะรายสัปดาห์ และการทดสอบความสมบูรณ์ของรอยต่อรายไตรมาส—จะช่วยยืดอายุการใช้งานของสายพานลำเลียง TD จากพื้นฐาน 6 ปีเป็นมากกว่า 12 ปี ดัชนีความน่าเชื่อถือของอุปกรณ์โรงงานประจำปี 2025 ระบุว่าก สายพานลำเลียงทีดี การดำเนินงานในลานถ่านหินที่มีการบำรุงรักษาที่เหมาะสมสามารถบรรลุระยะเวลาเฉลี่ยระหว่างความล้มเหลวที่ 4,200 ชั่วโมง เทียบกับ 1,800 ชั่วโมงสำหรับหน่วยที่มีการบำรุงรักษาเชิงโต้ตอบเท่านั้น โหมดความล้มเหลวที่พบบ่อยที่สุดมีดังต่อไปนี้
- การยึดแบริ่งคนเดินเตาะแตะ: จาระบีที่ปนเปื้อนทำให้เกิดความล้มเหลวของลูกกลิ้งเดินเบาถึง 55% การอัดจาระบีลูกกลิ้งที่ปิดสนิททุกๆ 2,000 ชั่วโมงการทำงานด้วยจาระบีที่ใช้ลิเธียมจะช่วยลดอัตราความล้มเหลวนี้ได้ 70%
- เข็มขัดคาดผิด: การเปลี่ยนแปลงเพียง 2% ของความกว้างของสายพานจากศูนย์กลางจะเร่งการสึกหรอของฝาครอบเร็วขึ้น 3 เท่า การจัดแนวด้วยเลเซอร์ของรอกปีละสองครั้งช่วยรักษาความเบี่ยงเบนในการติดตามให้ต่ำกว่า 10 มม.
- การแยกรอยต่อ: รอยต่อวัลคาไนซ์บนผ้า สายพานลำเลียงทีดี สายพานจะคงความแข็งแรงของสายพานไว้ 85% ของสายพานเดิม ในขณะที่รอยต่อเชิงกลลดลงเหลือ 65% การทดสอบฟลักซ์แม่เหล็กประจำปีจะตรวจพบความเสียหายของสายประกบตั้งแต่เนิ่นๆ
คำถามที่พบบ่อยเกี่ยวกับสายพานลำเลียง TD
ขนาดก้อนสูงสุดที่สายพานลำเลียง TD สามารถรองรับได้คือเท่าใด
สำหรับสายพานลำเลียง TD ขนาดก้อนสูงสุดจะถูกจำกัดไว้ที่หนึ่งในสามของความกว้างของสายพานสำหรับวัสดุที่มีขนาดผสม และหนึ่งในห้าสำหรับก้อนที่มีขนาดสม่ำเสมอ ซึ่งหมายความว่าสายพาน 1,000 มม. รองรับก้อนสูงสุด 300 มม. การเกินอัตราส่วนนี้จะทำให้สายพานไม่มั่นคงที่จุดรับน้ำหนัก และเพิ่มความเสียหายจากแรงกระแทก มาตรฐานการออกแบบ TD ได้รวมกฎขนาดก้อนไว้อย่างชัดเจนเพื่อปกป้องซากจากการเจาะ
สายพานลำเลียง TD สามารถอัพเกรดให้มีความจุสูงขึ้นได้หรือไม่?
ใช่ สายพานลำเลียง TD หลายตัวสามารถอัพเกรดได้โดยการเพิ่มความเร็วของสายพานผ่าน VFD หรือโดยการสลับไปใช้ชุดไอเดลอร์รางน้ำที่ลึกขึ้น โดยที่โครงโครงสร้างและมอเตอร์ขับเคลื่อนจะต้องมีขนาดเพื่อรองรับโหลดเพิ่มเติม กรณีศึกษาการอัพเกรดในปี 2024 ที่โรงงานปูนซีเมนต์แสดงให้เห็นว่าการเพิ่มความเร็วของสายพานจาก 1.6 ม./วินาที เป็น 2.0 ม./วินาที บนความกว้าง 800 มม. สายพานลำเลียงทีดี เพิ่มกำลังการผลิตจาก 278 ตัน/ชม. เป็น 348 ตัน/ชม. โดยไม่ต้องปรับเปลี่ยนความกว้างของสายพาน
สายพานลำเลียง TD เหมาะสำหรับการลำเลียงแบบเอียงหรือไม่?
สายพานลำเลียง TD มาตรฐานสามารถจับความเอียงได้อย่างปลอดภัยสูงถึง 18° สำหรับวัสดุเทกอง และสูงถึง 20° ด้วยสายพานรูปตัววีสำหรับวัสดุ เช่น หินบดหรือถ่านหิน เมื่อเกิน 20° การย้อนกลับของวัสดุจะมีความสำคัญ และแนะนำให้ใช้สายพานลำเลียงแบบกระเป๋าหรือผนังด้านข้างแทน
ที่ สายพานลำเลียงทีดี ยังคงเป็นกลไกหลักในการจัดการวัสดุอุตสาหกรรมในอุตสาหกรรมถ่านหิน โลหะวิทยา พลังงาน ซีเมนต์ เคมีภัณฑ์ และเครื่องจักร เนื่องจากมีการออกแบบที่ได้มาตรฐาน ความน่าเชื่อถือที่ได้รับการพิสูจน์แล้ว และต้นทุนรวมในการเป็นเจ้าของต่ำ ข้อมูลจากการติดตั้งหลายพันครั้งยืนยันว่าการจับคู่รุ่น TD กับวัสดุและหน้าที่ โดยปฏิบัติตามเกณฑ์ความคลาดเคลื่อนในการติดตั้งที่เข้มงวด และการดำเนินการบำรุงรักษาตามระเบียบวินัยทำให้สามารถขนส่งจำนวนมากได้อย่างต่อเนื่องเป็นเวลาหลายทศวรรษ เมื่อกำลังการผลิตของโรงงานขยายตัว ซีรีส์ TD ยังคงมอบรากฐานที่ปรับขนาดได้และเปลี่ยนชิ้นส่วนได้สำหรับระบบสายพานลำเลียงที่ช่วยให้อุตสาหกรรมหนักทั่วโลกเคลื่อนตัว
